Scanner 3D de bâtiment : ce que le géomètre relève avant vos travaux

L’erreur de chantier la plus courante avant une rénovation ? Commander le sol sur la foi d’un plan d’agence ou d’un vieux plan de notaire. Les cotes sont fausses de quelques centimètres, les murs ne sont pas d’équerre, la dalle descend vers la fenêtre, et on ne le découvre qu’avec les lames déjà livrées. Pour savoir ce que vous avez vraiment sous les pieds et entre les murs, faites réaliser un relevé par scanner 3D : le géomètre mesure l’existant pièce par pièce, puis vous remet des plans et une maquette exploitables par l’architecte et les artisans. Ce que fait le scanner 3D du géomètre, ce qu’il livre, et pourquoi je le placerais avant le premier devis de pose.

Sommaire

1. Ce que mesure le scanner 3D du géomètre dans votre logement
2. Du nuage de points aux plans 2D : ce qu'on vous remet
3. Scan to BIM sous Revit : la maquette 3D sert à quoi pour un particulier ?
4. Façades, toitures, cours : quand le drone complète le scanner laser
5. Planéité, aplombs, surfaces : les défauts qu'un relevé 3D met au jour avant la pose
6. Questions fréquentes

Ce que mesure le scanner 3D du géomètre dans votre logement

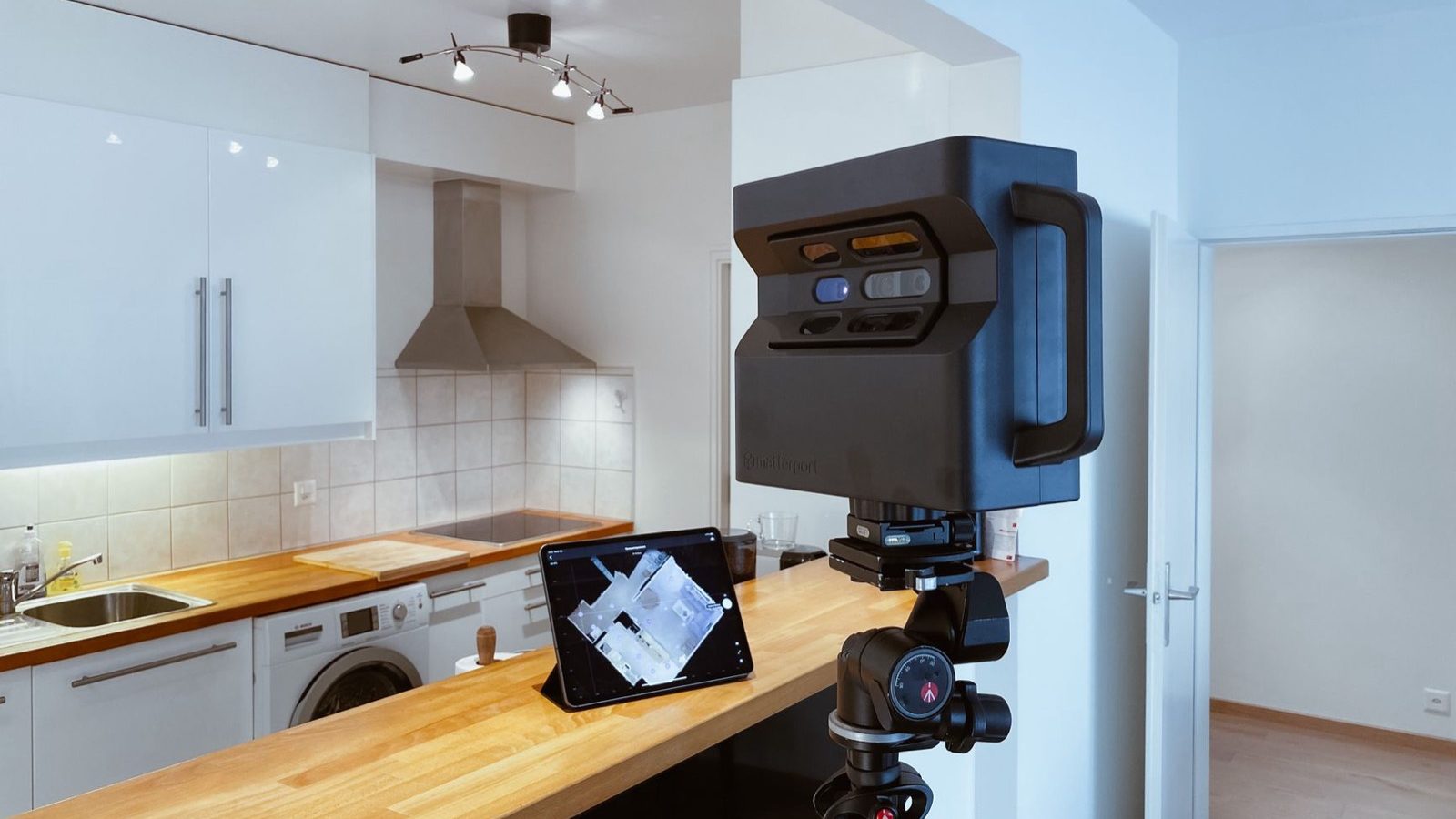

Un scanner laser 3D, c’est un appareil posé sur un trépied qui tourne sur lui-même et envoie un faisceau laser dans toutes les directions. Chaque rebond donne un point, avec sa position exacte dans l’espace. Pas de mètre ruban, pas de croquis à main levée.

Prenons un appareil répandu chez les géomètres, le Leica RTC360. Sa fiche technique annonce jusqu’à 2 000 000 points par seconde, une portée de 0,5 à 130 m, un champ de vision de 360° à l’horizontale et 300° à la verticale, et une précision 3D de 1,9 mm à 10 m (donnée fabricant, niveau de confiance de 68 %). Autrement dit, dans un salon de 5 m de long, l’erreur reste de l’ordre du millimètre.

Le géomètre ne scanne pas une seule fois. Il déplace l’appareil de station en station : chaque pièce, le couloir, les embrasures, parfois la cage d’escalier. Le logiciel recolle ensuite les vues entre elles. Ce qu’on obtient s’appelle un nuage de points : des millions de points qui dessinent votre logement tel qu’il est, avec ses défauts.

Et si je mesure moi-même au télémètre ? Pour un devis de peinture, pourquoi pas. Pour un sol coulé, une cuisine sur mesure ou une redistribution des pièces, je ne m’y fierais pas : un télémètre vous donne une longueur, pas un faux-aplomb ni une pente de dalle.

Du nuage de points aux plans 2D : ce qu’on vous remet

Le nuage de points brut, vous n’en ferez rien seul. Il faut un logiciel spécialisé pour l’ouvrir. Sa valeur est ailleurs : c’est une archive complète de l’existant, dans laquelle le géomètre peut revenir prendre une cote six mois plus tard sans revenir chez vous.

Ce qui sert au quotidien, ce sont les plans 2D tirés de ce nuage. Le cabinet Géomètre sur Mesure, installé à Épinay-sur-Seine, liste dans son offre les plans intérieurs, les façades, les coupes et les toitures. Pour un projet de sol, les deux qui comptent sont le plan intérieur, avec les surfaces pièce par pièce, et la coupe, qui montre les différences de niveau d’une pièce à l’autre.

Mon conseil : demandez les plans en format modifiable, pas seulement en PDF. Votre architecte ou votre poseur pourra y dessiner directement le calepinage, l’emplacement des seuils, le sens de pose. Un PDF, on l’imprime et on écrit dessus au crayon. On a vu mieux.

Scan to BIM sous Revit : la maquette 3D sert à quoi pour un particulier ?

Le « Scan to BIM », c’est l’étape suivante : transformer le nuage de points en maquette numérique où chaque mur, chaque dalle, chaque ouverture devient un objet avec ses dimensions. Le logiciel de référence s’appelle Revit, d’Autodesk. La page du cabinet présente une étude de cas qui va « du relevé d’existant au jumeau numérique sous Revit ».

Pour un appartement de trois pièces, franchement, la maquette BIM complète est rarement indispensable. Des plans 2D justes suffisent à faire chiffrer un sol ou une cloison. Elle devient intéressante dans trois cas : une copropriété qui prépare un ravalement ou une réfection des parties communes, une maison qu’on surélève ou qu’on redistribue entièrement, un projet où plusieurs corps de métier doivent travailler sur la même base.

Là, la maquette évite le grand classique du chantier : le plombier, l’électricien et le poseur qui travaillent chacun sur un plan différent. Avec une seule maquette de l’existant, tout le monde part des mêmes cotes.

Façades, toitures, cours : quand le drone complète le scanner laser

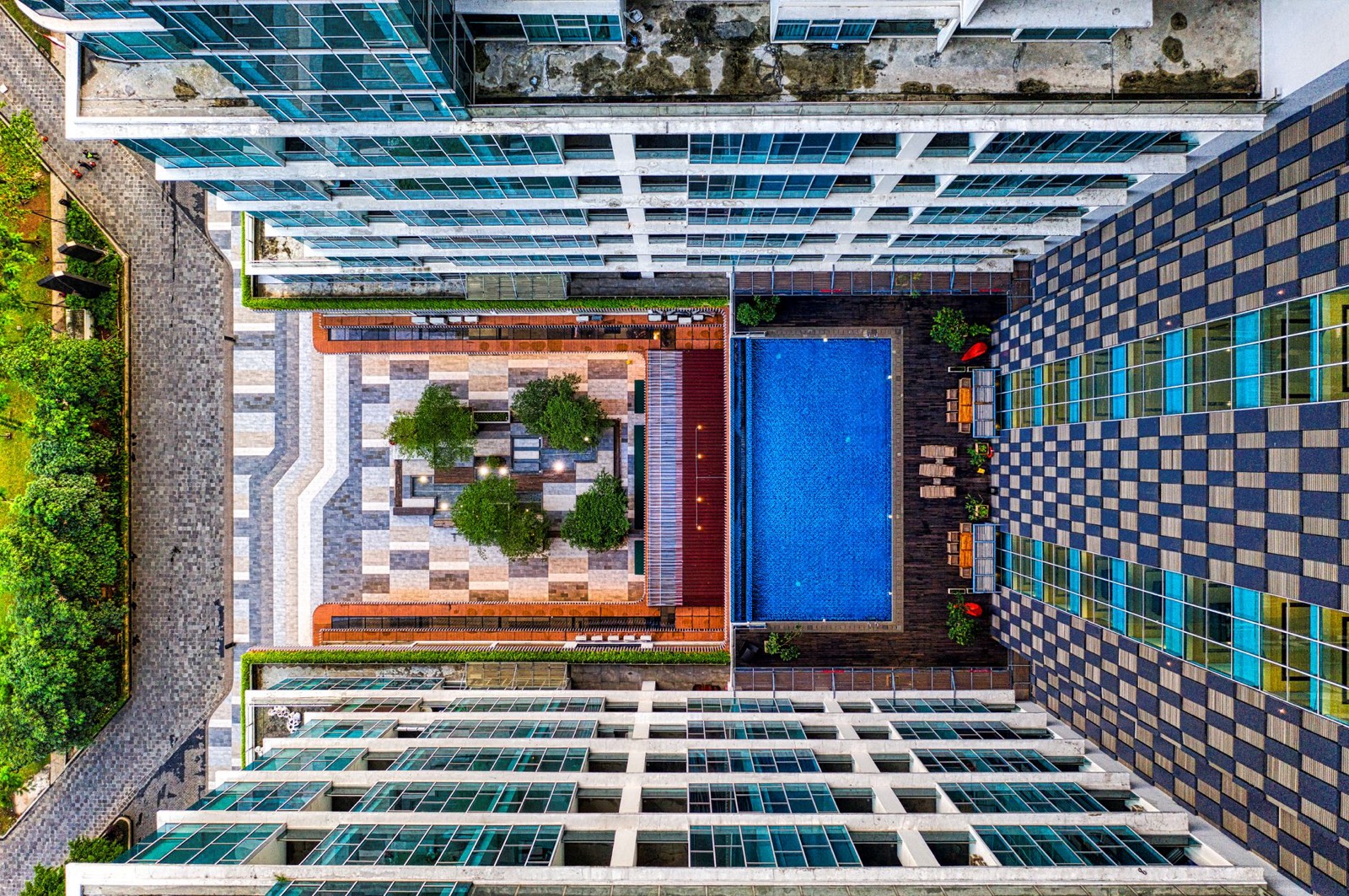

Un scanner sur trépied voit ce qui est à sa portée. Une toiture à quatre pans ou une façade sur cour de six étages, beaucoup moins. C’est là que le drone prend le relais : le cabinet annonce une acquisition aérienne par LIDAR, par caméra thermique et par photographie aérienne.

La caméra thermique m’intéresse davantage que la jolie vue du ciel. Elle montre où la chaleur fuit : un pont thermique en rive de dalle, une isolation de toiture qui s’arrête trop tôt. Ce sont des informations à avoir avant de refaire un sol au rez-de-chaussée, pas après.

À Paris, attention : la ville entière est une zone interdite de survol pour les drones, la zone LF-P23, créée en 2018 et redéfinie par un arrêté du 2 avril 2025. Un vol professionnel exige une demande de dérogation auprès de la préfecture de police, avec une déclaration de vol en zone peuplée (formulaire AlphaTango ou Cerfa n° 15476*04) et une carte des zones de décollage et d’évolution. Ne laissez pas un « dronier » du dimanche survoler votre immeuble sans ces papiers : en cas de contrôle, c’est votre chantier qui s’arrête.

Planéité, aplombs, surfaces : les défauts qu’un relevé 3D met au jour avant la pose

C’est ici que le relevé intéresse vraiment un lecteur qui refait son sol. Un sol se rate au support, presque jamais au choix de la lame. Et un nuage de points montre le support tel qu’il est, avec ses creux et ses bosses.

Concrètement, le géomètre peut sortir une carte des hauteurs de la dalle : les zones qui descendent, celles qui remontent, la différence de niveau entre la cuisine et le séjour. Vous savez alors s’il faut un ragréage, sur quelle surface, et sur quelle épaisseur moyenne. Le poseur, lui, ne chiffre plus à l’aveugle.

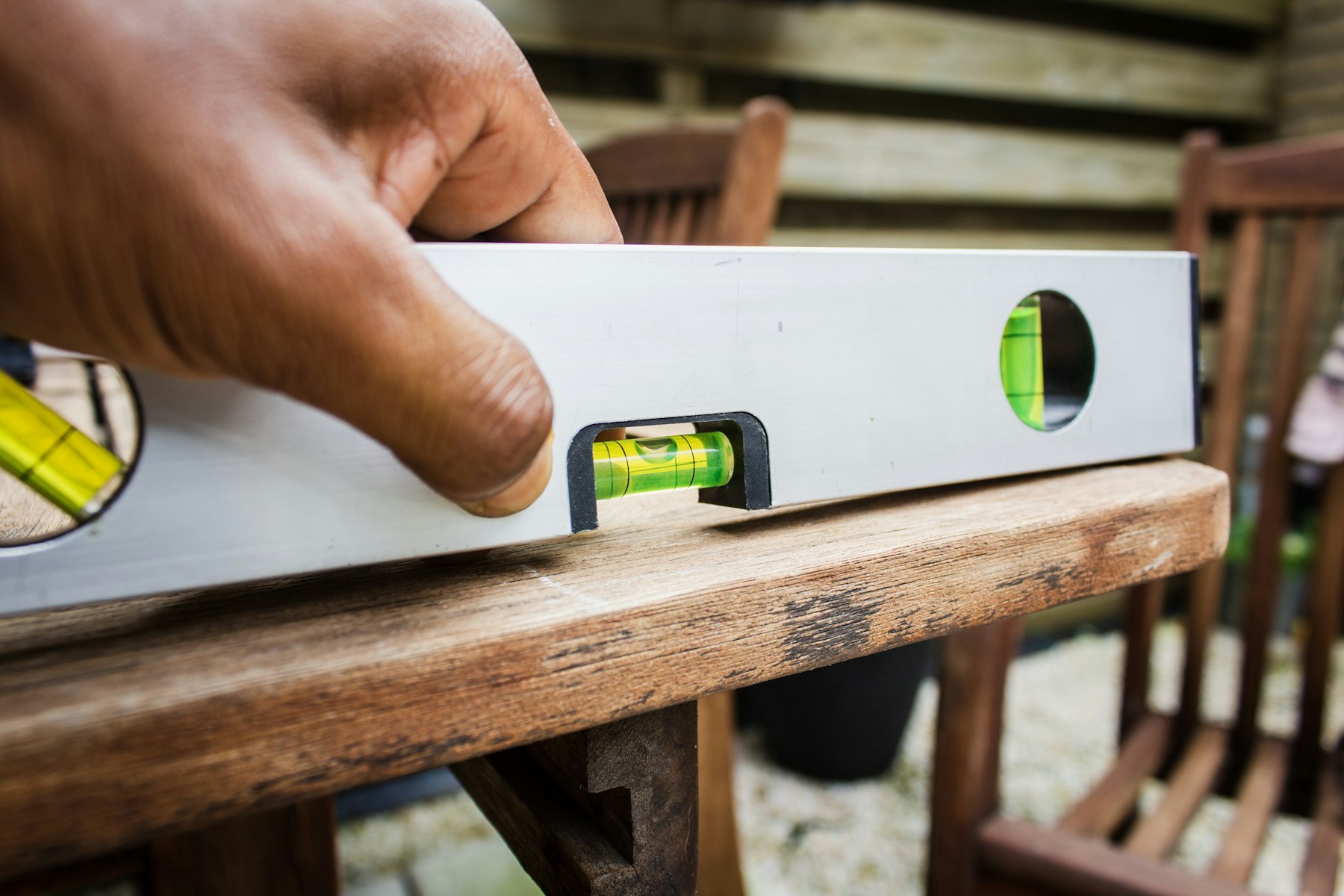

Les tolérances de planéité admises sous une règle de 2 m sont fixées par les DTU de chaque famille de revêtement : NF DTU 53.12 pour les sols souples, DTU de la série 52 pour le carrelage. Je ne vous donnerai pas un chiffre unique ici, parce qu’il change selon le revêtement et le mode de pose, collé ou flottant. Demandez à votre poseur la valeur qu’il applique, et confrontez-la au relevé.

Les aplombs comptent aussi. Un mur qui penche de deux centimètres sur sa hauteur, c’est une plinthe qui baille ou une cuisine qui ne s’aligne pas. Quant aux surfaces, le même cabinet établit des certificats de surface, loi Carrez ou surface habitable : utile si vous vendez après les travaux, et pour vérifier qu’on ne vous facture pas 42 m² de parquet pour 38 m² de sol réel.

Le jour du relevé, le géomètre a besoin d’accéder à tout : chaque pièce, la cave, les combles si elles sont dans le périmètre. Une porte fermée, c’est une pièce absente du nuage de points. Prévoyez les clés.

Dégagez le sol autant que possible. Le scanner enregistre ce qu’il voit, cartons compris : une pile de cartons au milieu de la pièce cache la dalle derrière elle. Pour un relevé destiné à un projet de sol, c’est la dalle qu’on veut voir, pas le canapé.

Pendant le scan, l’appareil travaille seul quelques instants à chaque station, puis l’opérateur le déplace. Inutile de vider l’appartement, mais évitez de passer devant le trépied pendant qu’il tourne : vous apparaîtriez dans le nuage, en fantôme.

Avant de signer, précisez ce que vous voulez recevoir. Le cabinet Géomètre sur Mesure intervient à Paris, en Île-de-France et ailleurs en France, pour des particuliers comme pour des copropriétés ou des architectes. Le livrable n’est pas le même pour une copropriété qui veut un jumeau numérique et pour un propriétaire qui veut juste savoir si sa dalle tient la route.

Ce qu’il faut exiger sur le devis du géomètre : le périmètre exact (quelles pièces, quels niveaux, extérieurs ou non), la liste des livrables avec leur format (nuage de points, plans 2D modifiables, maquette Revit ou pas), et le délai de remise. Si une de ces trois lignes manque, ce n’est pas un oubli sans conséquence. C’est la ligne qu’on vous facturera en plus le jour où l’architecte la réclamera.

Questions fréquentes

Quelle précision atteint un scanner 3D de géomètre ?

De l’ordre du millimètre à l’échelle d’une pièce. Le Leica RTC360, par exemple, annonce une précision 3D de 1,9 mm à 10 m sur sa fiche technique, avec une portée de 0,5 à 130 m.

Que reçoit-on après un relevé au scanner laser 3D ?

Un nuage de points, qui archive tout l’existant, puis selon la commande des plans 2D (intérieurs, façades, coupes, toitures) et éventuellement une maquette 3D/BIM sous Revit. Demandez des plans en format modifiable, pas seulement en PDF.

Un relevé 3D sert-il vraiment avant de poser un sol ?

Oui, si le support est douteux ou la surface importante. Le relevé montre les creux et les bosses de la dalle et les différences de niveau entre pièces : vous savez avant le devis s’il faut un ragréage et sur quelle surface.

Peut-on faire voler un drone pour relever une façade à Paris ?

Seulement avec une dérogation de la préfecture de police : Paris est en zone interdite LF-P23 (arrêté du 2 avril 2025). Le dossier comprend une déclaration de vol en zone peuplée (AlphaTango ou Cerfa n° 15476*04) et une carte des zones de vol.
